КТ 4.1-9.8-77 - установка лестничных маршей

1. КТ 4.1-9.8-77: карта трудового процесса строительного производства. Установка маршей бетонных лестниц с полуплощадками. Разработана конструкторско-технологическим институтом Минпромстроя СССР. Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство.

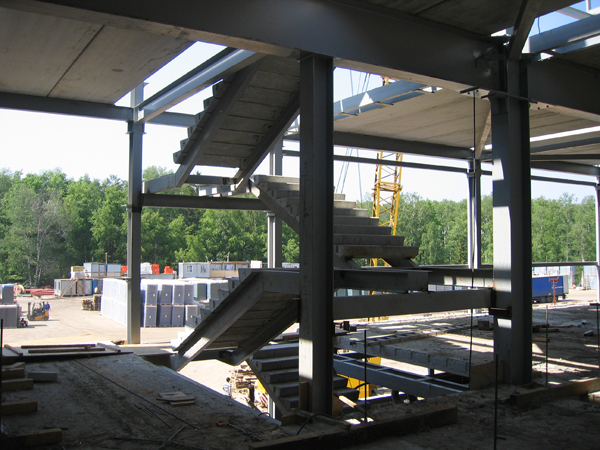

УСТАНОВКА ЛЕСТНИЧНЫХ МАРШЕЙ С ПОЛУПЛОЩАДКАМИ.

2. До начала работ необходимо: закончить монтаж всех конструкций, расположенных ниже последнего смонтированного перекрытия; выполнить антикоррозионную защиту сварных соединений; разложить лестничные марши, накладные детали и монтажную оснастку в зоне действия крана. 2.2 . Работы следует выполнять , строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III - А .11-70, § 14.

ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА.

3. Операции по установке лестничного марша выполняют в следующем порядке: подготовляют лестничный марш к установке; размечают место установки марша и устраивают растворную постель; стропят и подают марш к месту установки; устанавливают, выверяют и расстроповывают лестничный марш. 4.2 . Организация рабочего места, перечень инструментов. 1 - ломы; 2 - метла; 3 - лопаты; 4 - ящики с раствором; 5 - винтовые захваты; 6 - шаблон; 7 - самобалансирующийся строп; 8 - кельмы; 9 - молотки-зубила; 10 - монтируемый марш. 4.3. График трудового процесса. Далее приведены наименования операций и их продолжительность.

ПОДГОТОВКА ЛЕСТНИЧНОГО МАРША К УСТАНОВКЕ.

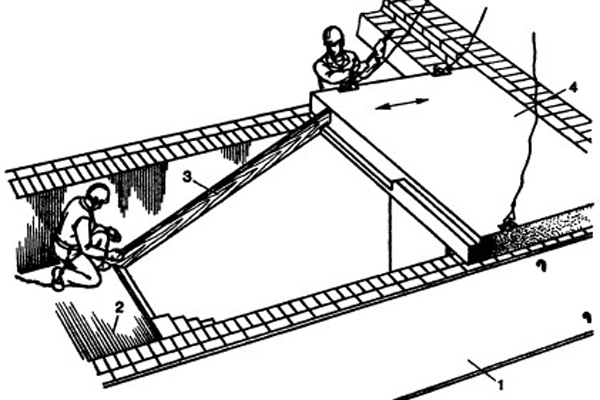

4. Монтажник М3 осматривает лестничный марш и счищает монтажные отверстия. Монтажник М 2 вставляет стержни коромысловых захватов в монтажные отверстия одной полуплощадки лестничного марша и поворачивает коромысла параллельно маршу. Аналогично монтажники устанавливают два захвата на другой полуплощадке марша. Монтажник М1 при помощи шаблона размечает места установки лестничного марша.

СТРОПОВКА И ПОДАЧА МАРША К МЕСТУ УСТАНОВКИ.

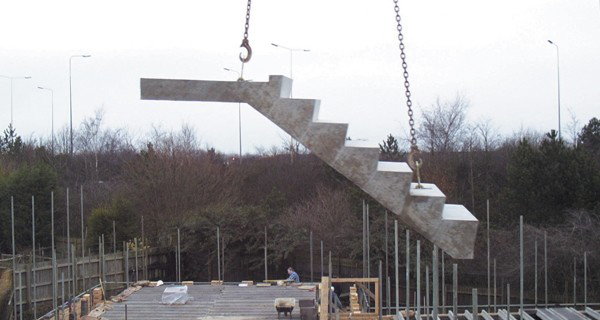

5. Монтажник М3 принимает строп, поданный машинистом крана, и, зацепив крюки стропа за кольца захватов, подает команду машинисту крана натянуть ветви стропа. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние, а машинист крана по его сигналу поднимает и перемещает марш к месту установки. Монтажник М 2 в это время направляется туда же.

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ.

6. Монтажник М1 лопатой подает раствор из ящика на опорные поверхности и разравнивает его кельмой.

УСТАНОВКА ЛЕСТНИЧНОГО МАРША.

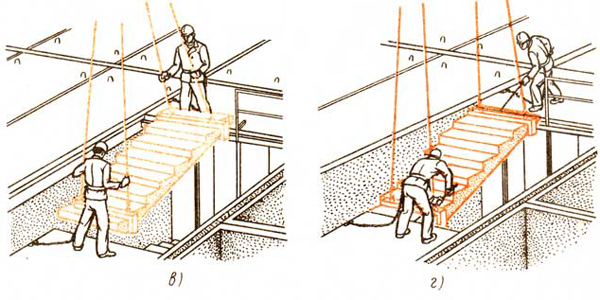

7. Монтажники М1 и М 2 принимают марш на высоте 20 см от опорных поверхностей и ориентируют его над местом установки. Монтажник М1 находится при этом на промежуточной площадке, а монтажник М 2 - на перекрытии монтируемого этажа. По сигналу монтажника М1 машинист крана плавно опускает марш на опорные поверхности. Ветви стропа остаются натянутыми.

ВЫВЕРКА МАРША.

8. Монтажник М 2 вставляет лом в зазор между верхней полуплощадкой и панелью перекрытия, а монтажник М1 - в зазор между нижней полуплощадкой и полуплощадкой ранее уложенного марша, после чего они рихтуют марш ломами.
При помощи уровня монтажники проверяют горизонтальность полуплощадок марша, регулируя их высоту путем изменения толщины растворной постели.

РАССТРОПОВКА МАРША.

9. Монтажник М1 подает команду машинисту крана ослабить натяжение ветвей стропа и вместе с монтажником М 2 расстроповывает марш, отцепляя крюки стропа от серег захватов. Монтажники М1 и М 2 вынимают стержни захватов из монтажных отверстий лестничного марша. После этого оба монтажника навешивают захваты на крюки стропа, а машинист крана перемещает оснастку к месту строповки следующего марша.
